防雷检测 | 新版GB/T 21431《建筑物雷电防护装置检测技术规范》接闪器类型和方式、敷设和位置-学习笔记（4）

《建筑物雷电雷电防护装置检测技术规范》（GB/T 21431）新版已修订完成，即将开始实施，而2015版本将被替换。让我们共同学习下有哪些新要求。

一、接闪器检测的基本要求

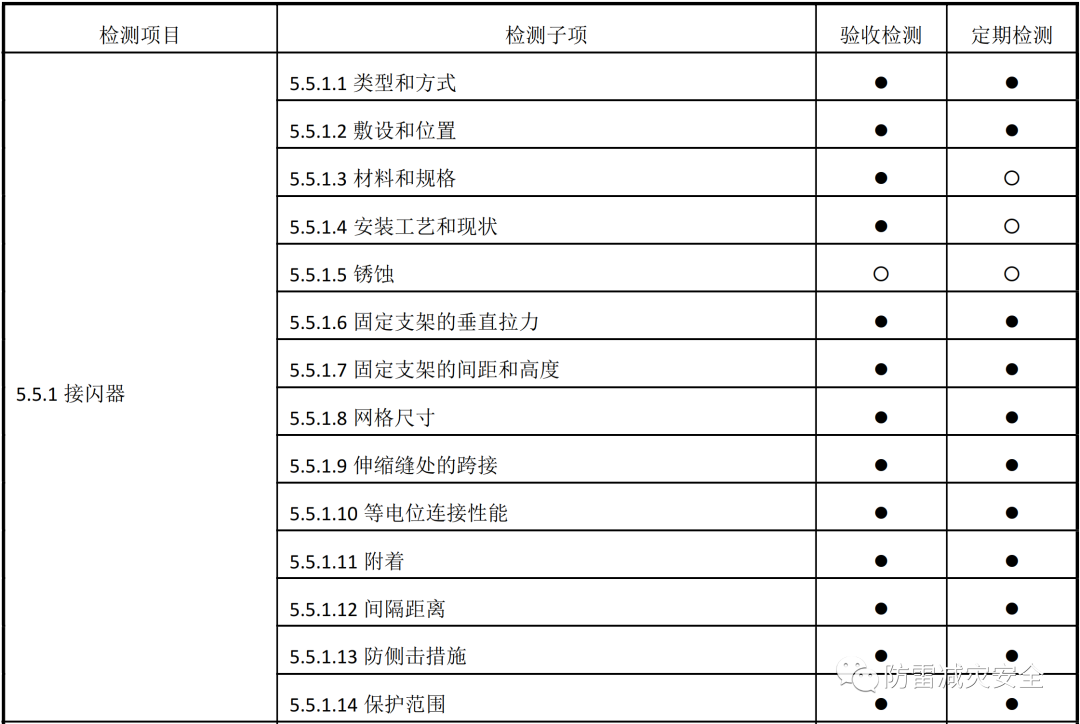

1.验收检测为新建、改建、扩建的建筑物防雷装置投入使用前的检测。定期检测为投入使用后的防雷装置按规定周期进行的检测。验收检测和定期检测中接闪器的类型和方式、敷设和位置要求为必检项，检测数量为全部，检测方法为观察检查，必要时使用相应设备。

2.如无法观察检查时应查阅资料。观察检查指对防雷装置观感质量进行现场检查，输出为观察结果。查阅资料值查阅防雷装置的隐蔽工程记录、施工记录、设计图纸、竣工图纸、产品质量文件、运行维护记录或第三方报告等档案资料来获取相关信息，输出为查阅结果。

3.个人理解主要是通过眼镜对接闪器的类型和方式、敷设和位置进行观察，将观察结果记入原始记录和检测报告中，查看现场安装的接闪器类型和方式、敷设和位置是否符合规范要求。也就是对现场的一种文字描述，如金属烟囱利用自身作为接闪器、屋顶女儿墙周边敷设接闪带、炸药库周边有独立接闪塔等文字描述即可。接闪器敷设和位置中提出必要时使用钢筋检测仪等设备检查暗敷接闪器的情况，防雷检测资质申请必需设备中没有列出钢筋检测仪，应该属于推荐做法，属于有了更好的要求。

4.在危化场所的装置区有较多位于高处的接闪杆、大型烟囱上有接闪杆和接闪环，常常发现实际防雷检测中没有对其类型和方式、敷设和位置进行检测，检测报告中也没有记录，当然这也给业主单位留下了可能存在的安全隐患，希望新的检测规范实施能够解决此类问题。

二、接闪器的类型和方式

1.检测要求：建筑物接闪器的类型和方式符合下列规定。

1）第一类的防雷建筑物应装设独立接闪杆、架空接闪线或架空接闪网，当难以装设独立的外部防雷装置时，可将接闪杆、接闪网或由其混合组成的接闪器直接装在建筑物上。

2）第二类、第三类防雷建筑物宜采用装设在建筑物上的接闪网、接闪带或接闪杆，也可采用由接闪网、接闪带或接闪杆混合组成的接闪器。

3）符合GB 50057-2010中3.0.3第2款-第4款、第9款、第10款的第二类防雷建筑物和第三类防雷建筑物：

a)当其女儿墙以内的屋顶钢筋网以上的防水和混凝土层容许不保护时，宜利用屋顶钢筋作为接闪器；

b)当其为多层建筑物，且周围很少有人停留时，宜利用女儿墙压顶板内或檐口内的钢筋作为接闪器。
