《建筑物雷电雷电防护装置检测技术规范》（GB/T 21431）新版已修订完成，即将开始实施，而2015版本将被替换。让我们共同学习下有哪些新要求。
一、接闪器检测的基本要求
1.验收检测为新建、改建、扩建的建筑物防雷装置投入使用前的检测。定期检测为投入使用后的防雷装置按规定周期进行的检测。验收检测和定期检测中接闪器的类型和方式、敷设和位置要求为必检项，检测数量为全部，检测方法为观察检查，必要时使用相应设备。
2.如无法观察检查时应查阅资料。观察检查指对防雷装置观感质量进行现场检查，输出为观察结果。查阅资料值查阅防雷装置的隐蔽工程记录、施工记录、设计图纸、竣工图纸、产品质量文件、运行维护记录或第三方报告等档案资料来获取相关信息，输出为查阅结果。
3.对于占比5%的点数，这个前提是要清楚被检测对象防雷装置的总数，那么就需要检测人员去核实了。另外实际工作生产经营单位对防雷装置的理解和检测机构的理解有时候差异比较明显，由其是部分等电位连接点，生产经营单位不认为其属于防雷装置，这个还是需要按照标准去解释和沟通。
二、接闪器的等电位连接
1.检测要求
建筑物外露的金属物（处于LPZ0A）应与建筑物顶部或者外墙上的接闪器进行等电位连接，并符合下表要求，其过渡电阻不应大于0.2欧姆。

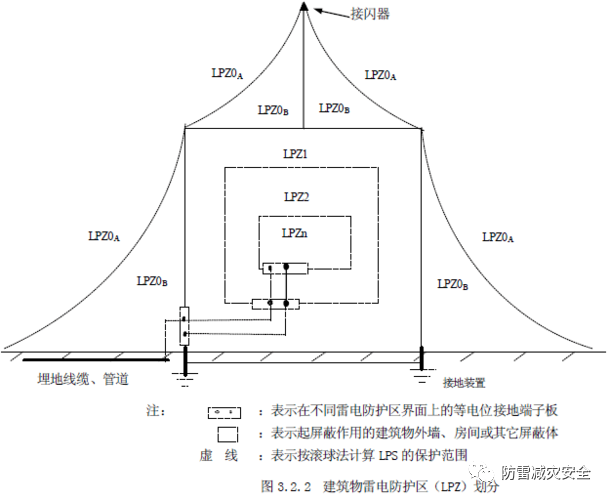

对于建筑物顶部的金属物，首先需要明确防雷区，防雷区主要是以直击雷能够直接击中和电磁强度是否衰减来确定，如LPZ0A为直击雷能够击中，并且电磁场强度未衰减，具体如下图所示。
另外对于第二类和第三类防雷建筑物，对于屋顶孤立金属物的防护措施应符合GB 50057-2012 中4.5.7的要求。
3.防雷检测方法：观察检查，并测量过渡电阻，测量方法按照附录D进行。1.防雷检测要求：接闪器上不应附着电气、通信、信号或者其他线路。
1.防雷检测要求：当第一类防雷建筑物采用独立接闪杆、架空接闪线或架空接闪网作为接闪器时，接闪器与被保护建筑物、与其有关联的放散管（阻火器）、通气管（呼吸阀）、排风管（风帽）等之间的间隔距离应符合 GB 50057-2010中4.2.1第5款-第7款的规定。第一类防雷建筑物的接闪器与其保护范围之外的树木净距不应小于5m。
3.防雷检测方法：观察检查，必要时使用长度测量设备；当无法观察检查时应查阅资料。1.防雷检测要求：各类防雷建筑物的防雷侧击雷措施应符合下列规定，其中水平接闪器与引下线、金属物与防雷装置间的过渡电阻值不应大于0.2欧姆。
a)第一类符合 GB 50057-2010中4.2.4第7款的规定。
b)第二类符合 GB 50057-2010中4.3.9、 GB 50024-2022 中 7.1.3第5款和7.1.4第5款的规定。
c)第三类符合 GB 50057-2010中4.4.8和GB 50024-2022 中 7.1.2第5款。
2.防雷检测数量：各类型金属物不应少于该类型总数的5%，且均不少于1处。
3.防雷检测方法：观察检查，并测量过渡电阻，测量方法应按照附录D进行。当无法观察检查及测量时，应查阅资料。
1.防雷检测要求：接闪器的保护范围符合表3及下列规定。
a)第一类防雷建筑物采用独立接闪器保护时，应处于独立接闪器的保护范围内。
b)当采用专设在建筑物上的接闪器保护时，应处于接闪器的保护范围内。
c)排放爆炸性危险气体、蒸汽或粉尘的放散管、呼吸阀、排风管等关口外的下列空间应处于接闪器的保护范围内：
当有管帽时，按GB 50057-2010中的表4.2.1规定确定；
接闪器与雷闪的接触点设置以上两点要求规定的空间之外。
d)第一类防雷建筑物中排放爆炸性危险气体、蒸汽或粉尘的放散管、呼吸阀、排风管等，当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧，以及发生事故时排放物才达到爆炸浓度的通风管、安全阀，接闪器的保护范围应保护到管帽，无管帽时应保护到管口。e)第二类和第三类防雷建筑物中排放无爆炸危险气体、蒸气和粉尘的放散管、烟囱，1区、21区、2区和22区爆炸危险场所的自然通风帽，0区和20区爆照危险场所的装有阻火器的放散管、呼吸阀、排风管，以及d)所规定的管、阀及煤气和天然气放散管等，其防雷保护应符合下列规定。
f)第三类防雷建筑物中烟囱的接闪器保护范围应符合d)的规定。
g) 固定在建筑物上的节日彩灯、航空障碍信号灯及其他用电设备，其中无金属外壳或保护网罩的用电设备应处于接闪器的保护范围内。
h）年预计雷击次数大于或等于0.05的粮、棉及易燃物大量集中的露天堆场，应处于独立接闪杆和架空接闪线的保护范围内。
i) 第二类和第三类防雷建筑物屋顶上的物体符合GB 50057-2010中4.5.7规定时，可不处于接闪器保护范围内。
3.防雷检测方法：通过观察检查，必要时查阅资料或使用长度测量设备测量接闪器的高度、间距、与被保护物局里等相关数据，根据表3中滚球半径和GB 50057-2010附录D的规定综合分析确定保护范围，年预计雷击次数大于或等于0.05的粮、棉及易燃物大量集中的露天堆场，滚球半径可取100m。
